Het
fotoalbum van de bouw van locomotief NCS 41.
|
Deze Nederlandse locomotief wordt gebouwd op schaal 1 op 7,8 voor de 7 1/4¨ grondbaan.
Het wordt een 2B locomotief, een exact schaalmodel van de NCS 41 (later NS 7001), gebouwd in 1899 door de Sachsische Maschinenfabriek.

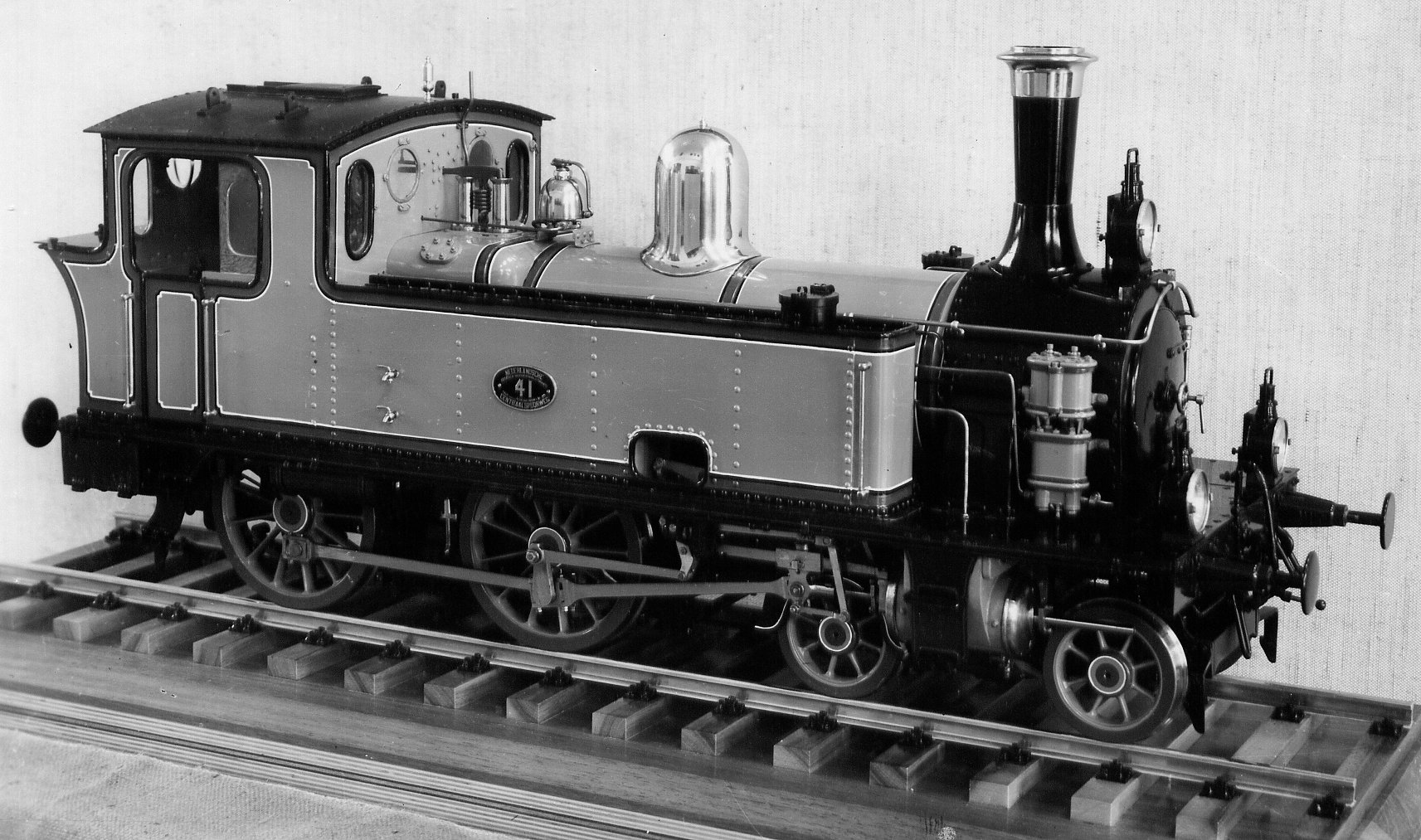

Dit is een foto van het 1 op 10 model in het spoorwegmuseum in Utrecht.

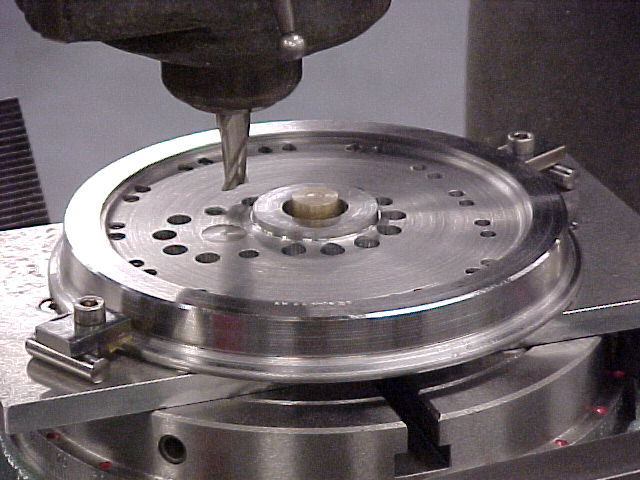

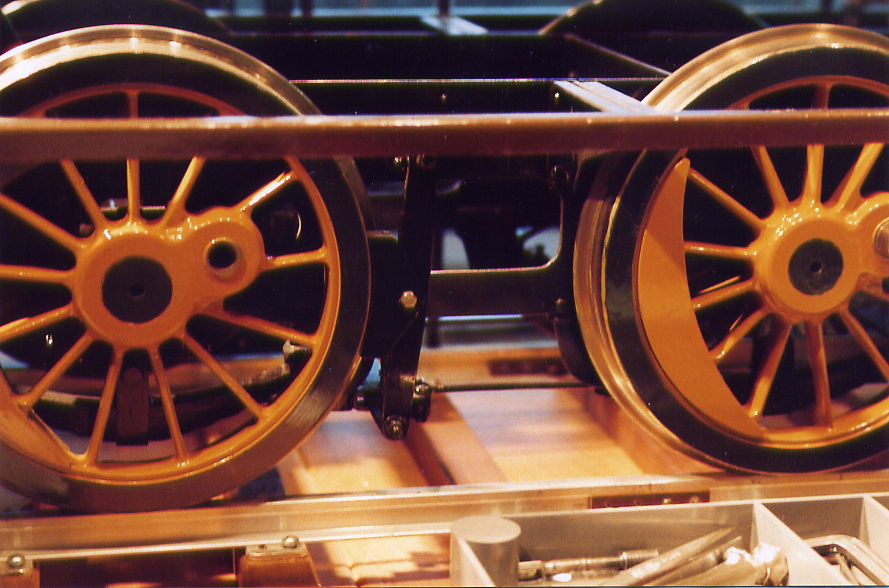

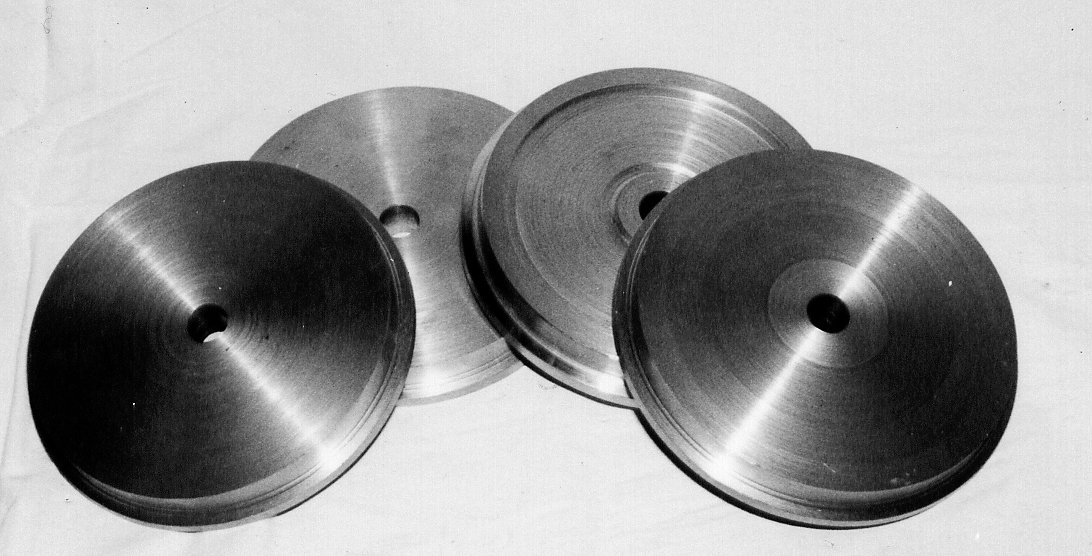

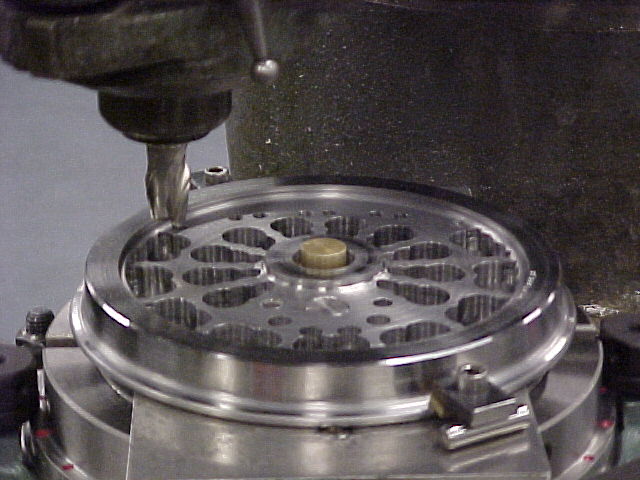

De start van een projekt in november 1999. Zo worden de locomotiefwielen uit massieve schijven gedraaid, gefreesd, gevijld en geschuurd.

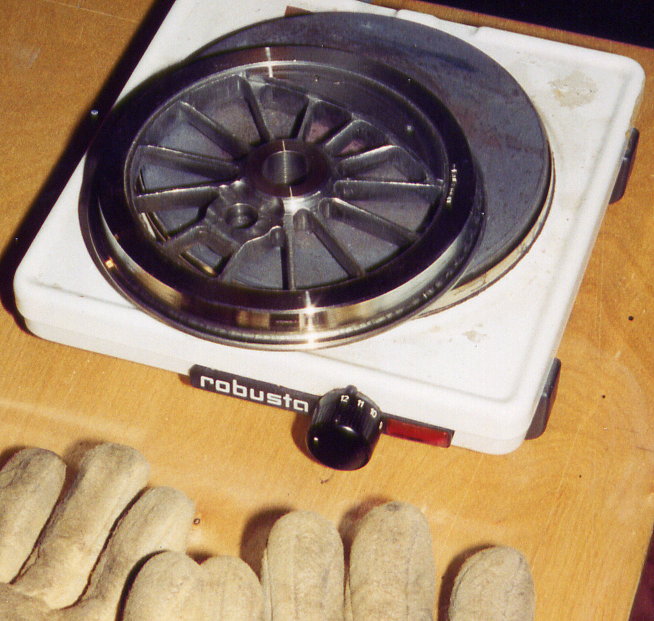

De wielen worden na verhitten op een kookplaat op de assen gekrompen. Bij de drijfwielen moet dit in een mal gebeuren om de tappen voor de drijfstangen in het linker- en rechterwiel loodrecht op elkaar te krijgen.

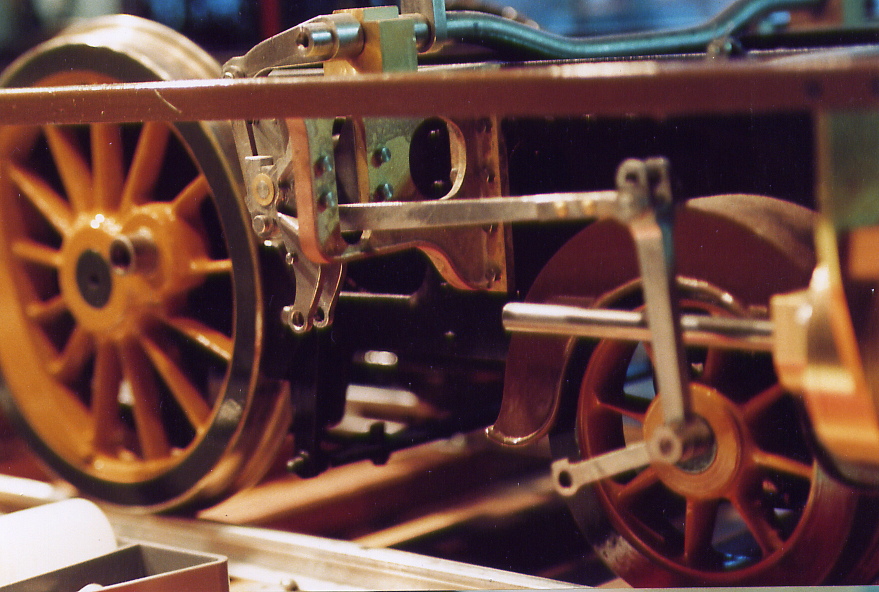

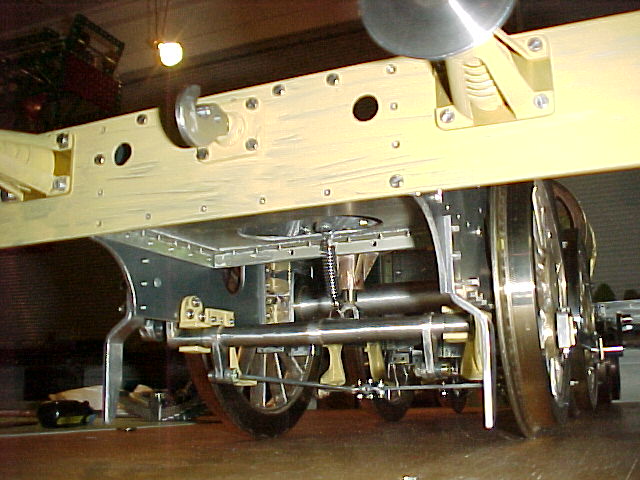

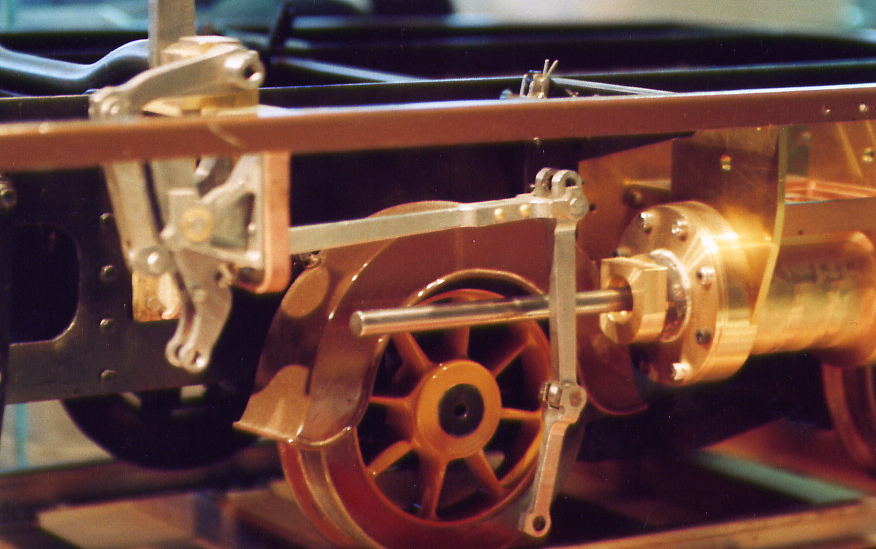

Op bovenstaande foto´s enkele details van het remwerk, het frame en de eerste samenstelling voor de stoomketel, de vlampijpenbundel.

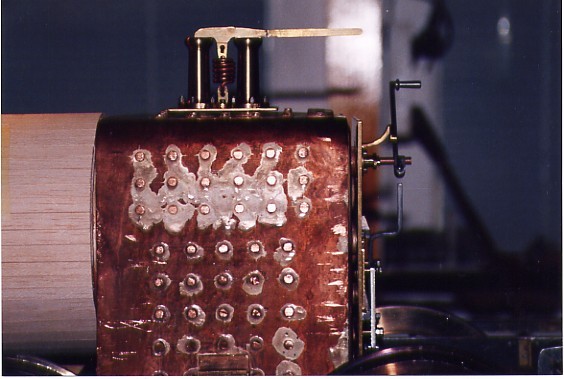

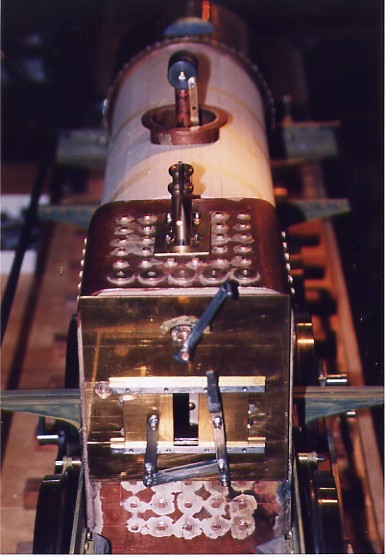

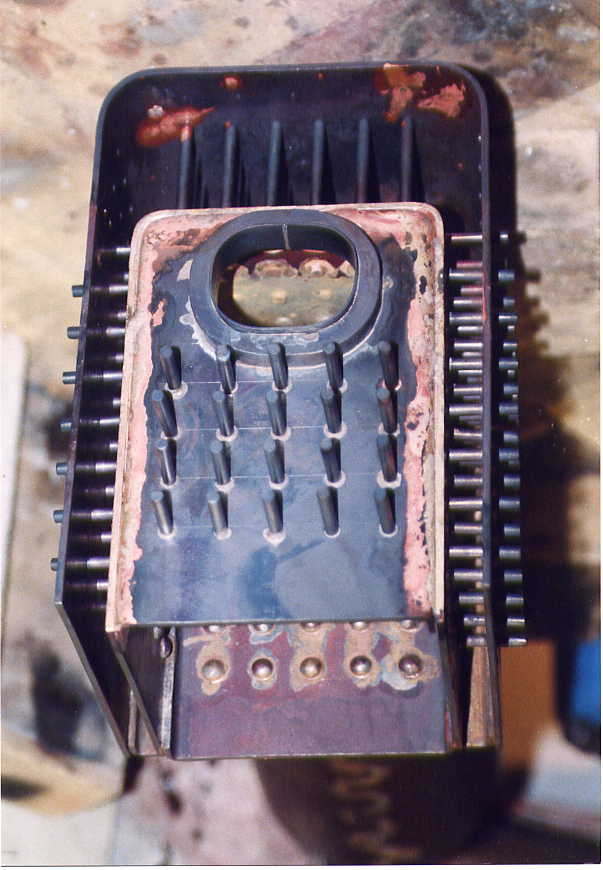

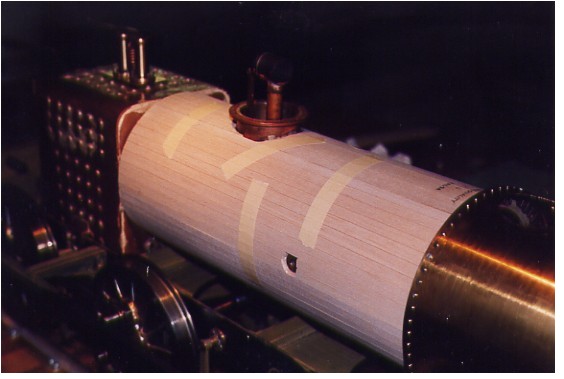

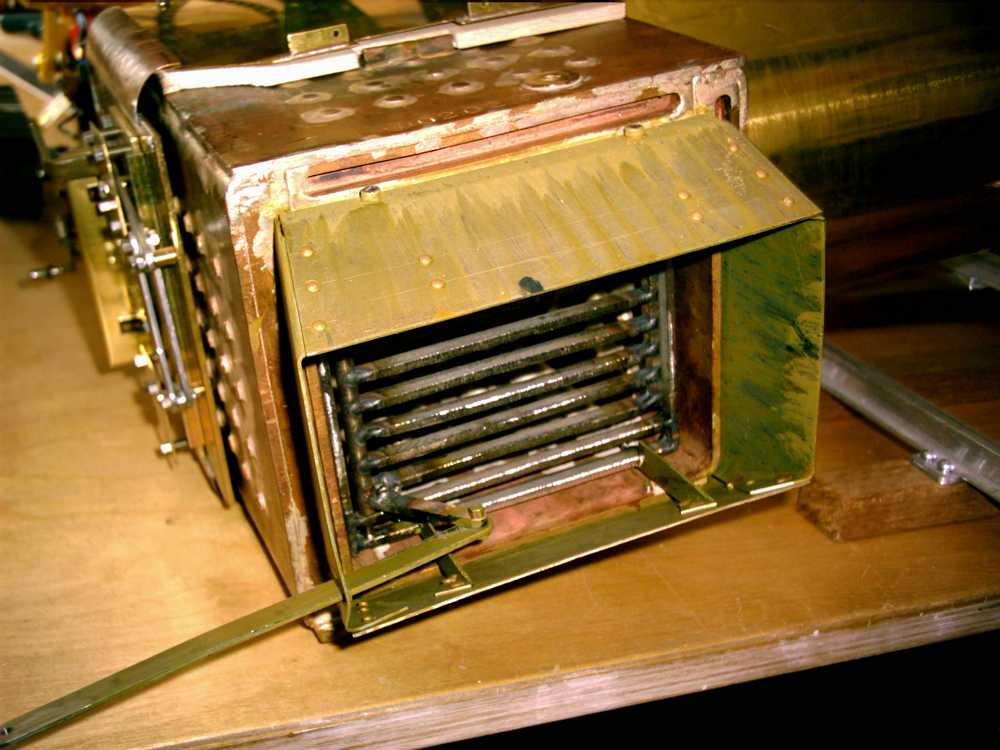

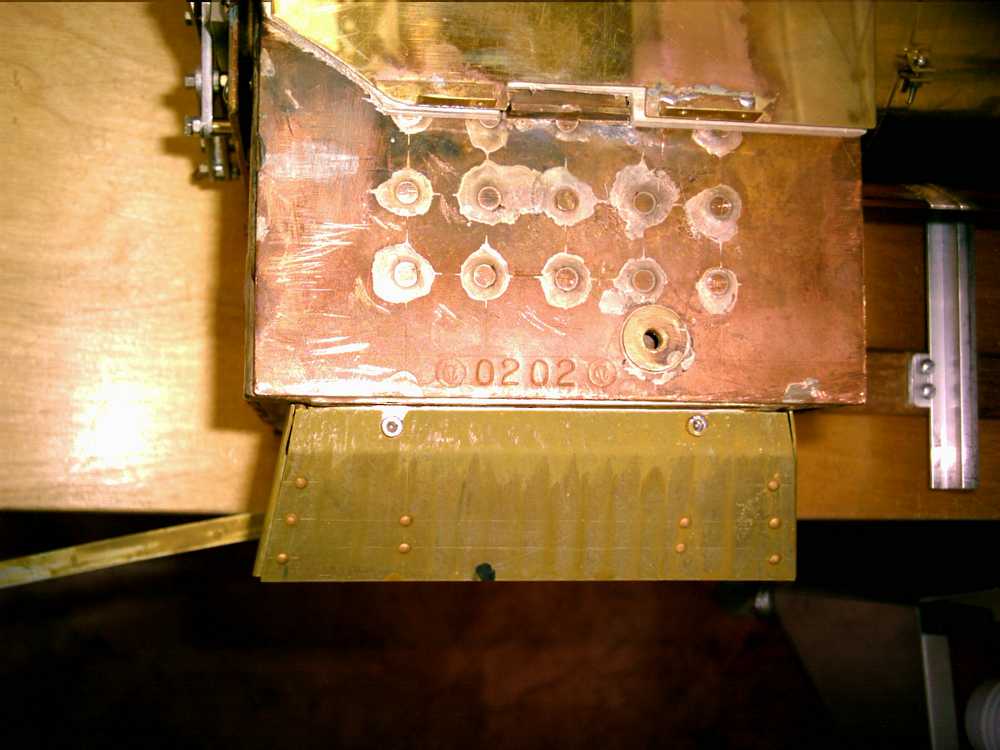

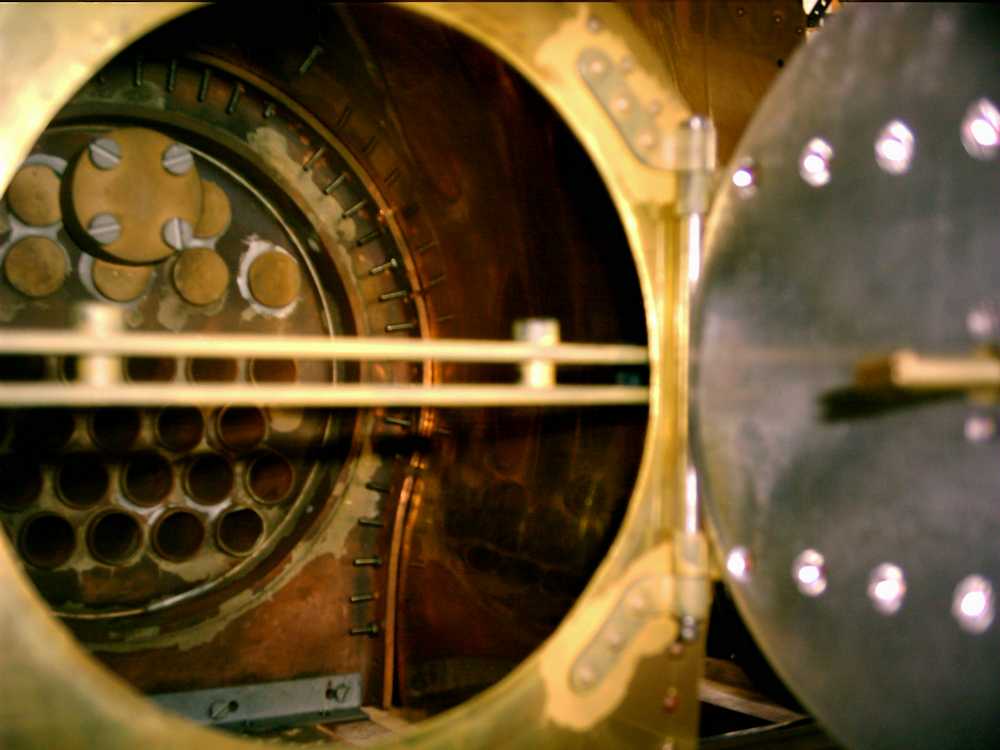

Op bovenstaande foto´s een beeld van de rookkast, de vuurkist van de ketel tijdens het solderen en de verdere aankleding van de ketel, nadat deze op het frame is geplaatst

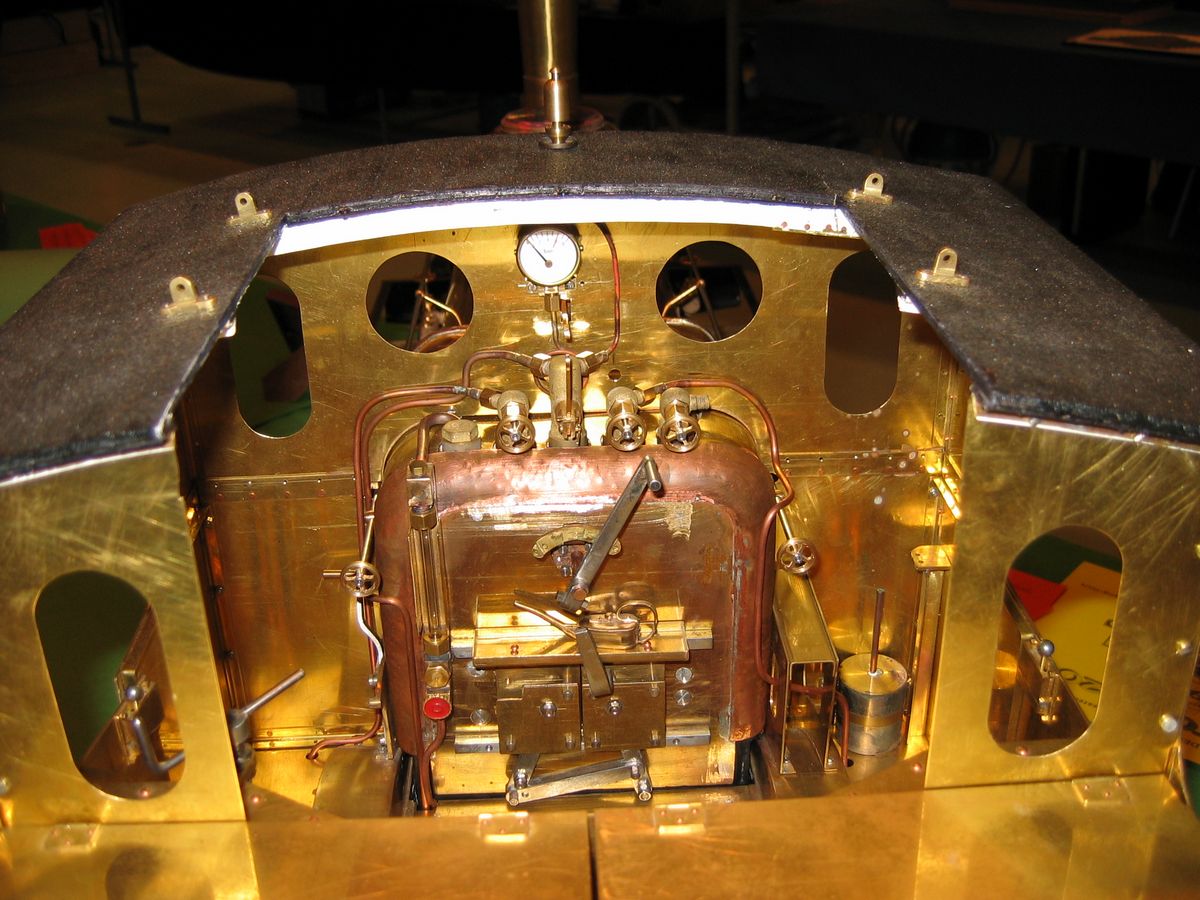

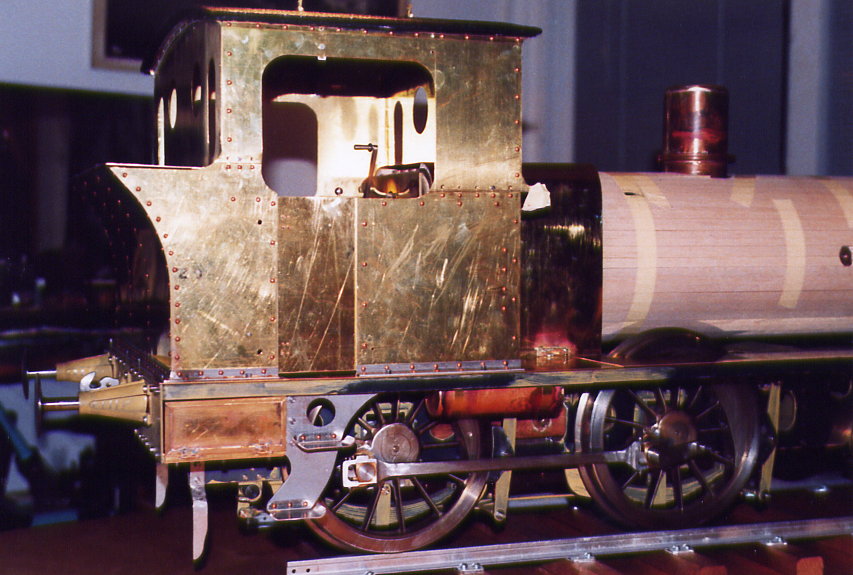

De bouw van het machinistenhuis en de cilinderkraanbediening.

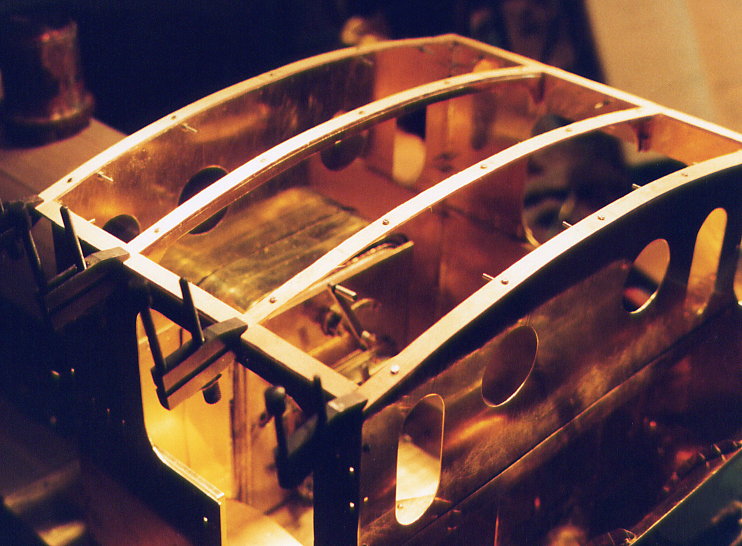

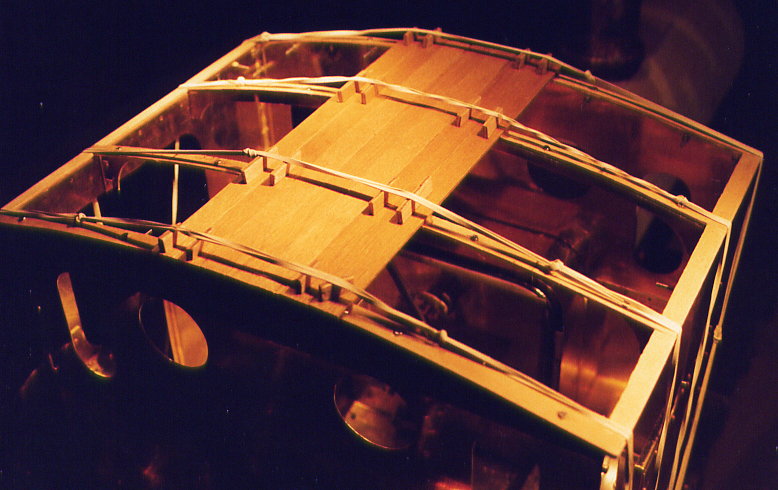

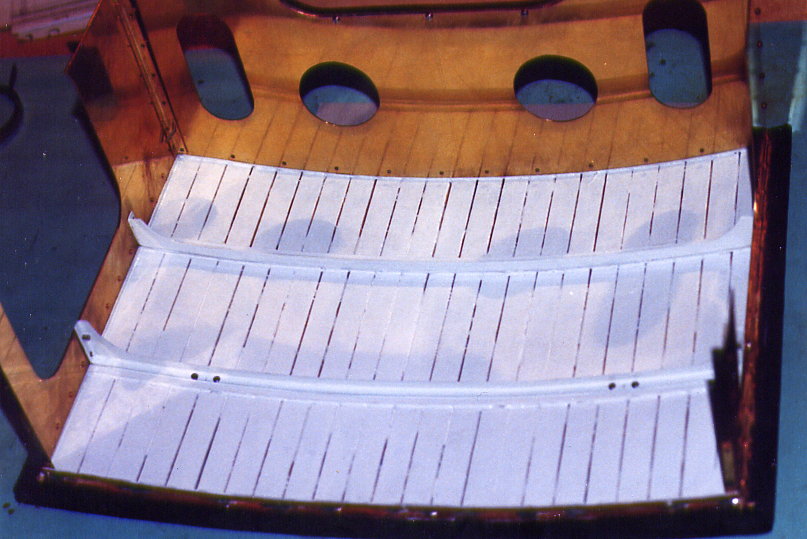

De bouw van het houten dak.

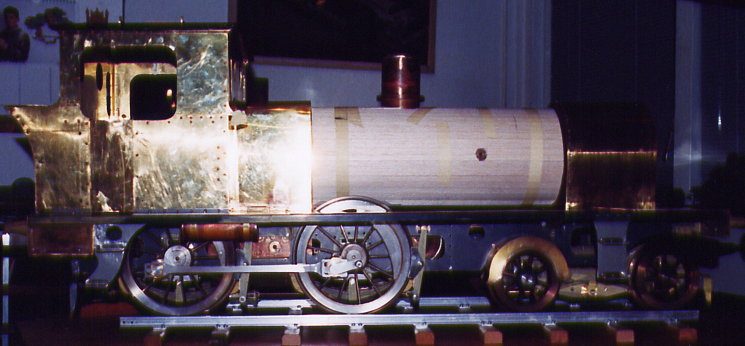

De voorgang van de bouw van de locomotief in februari 2003.

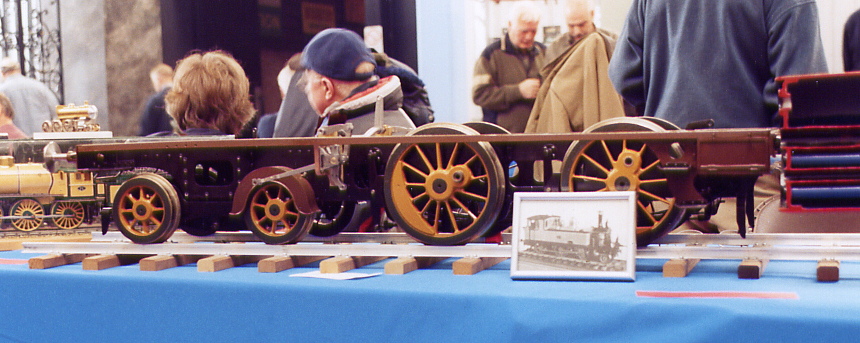

De voortgang in februari 2005.
In april 2005 was de ketel zover...

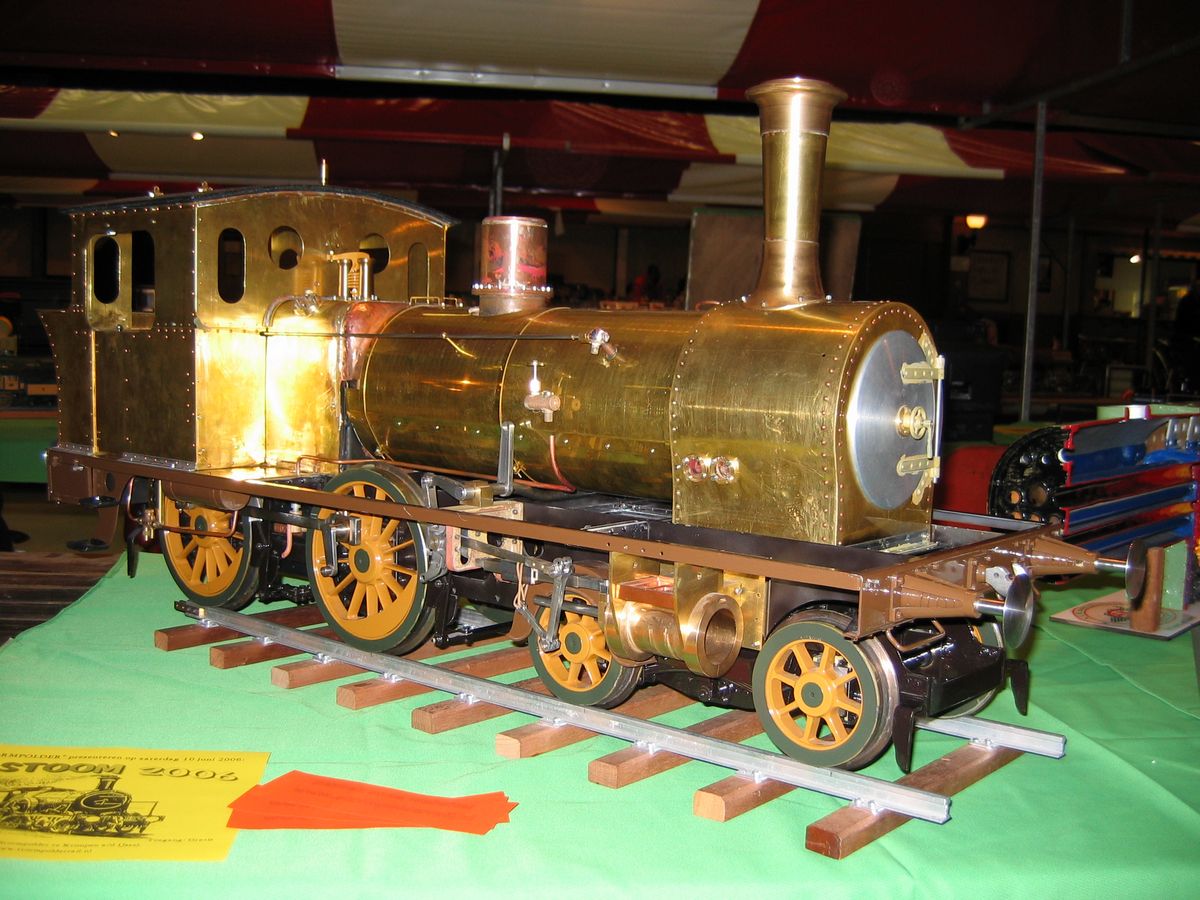

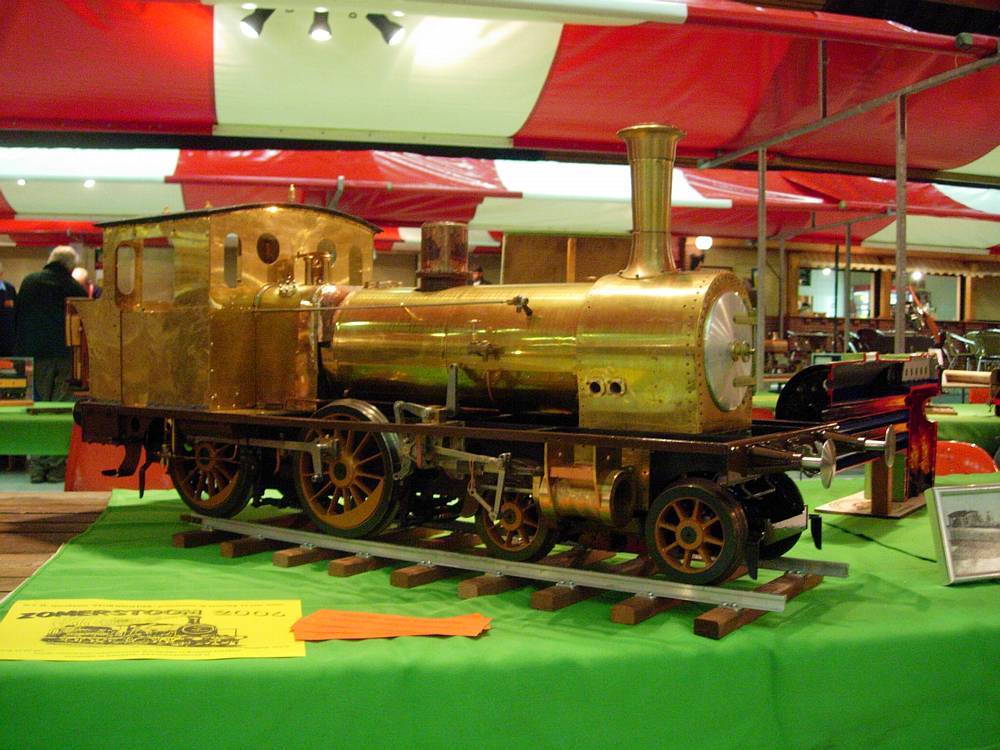

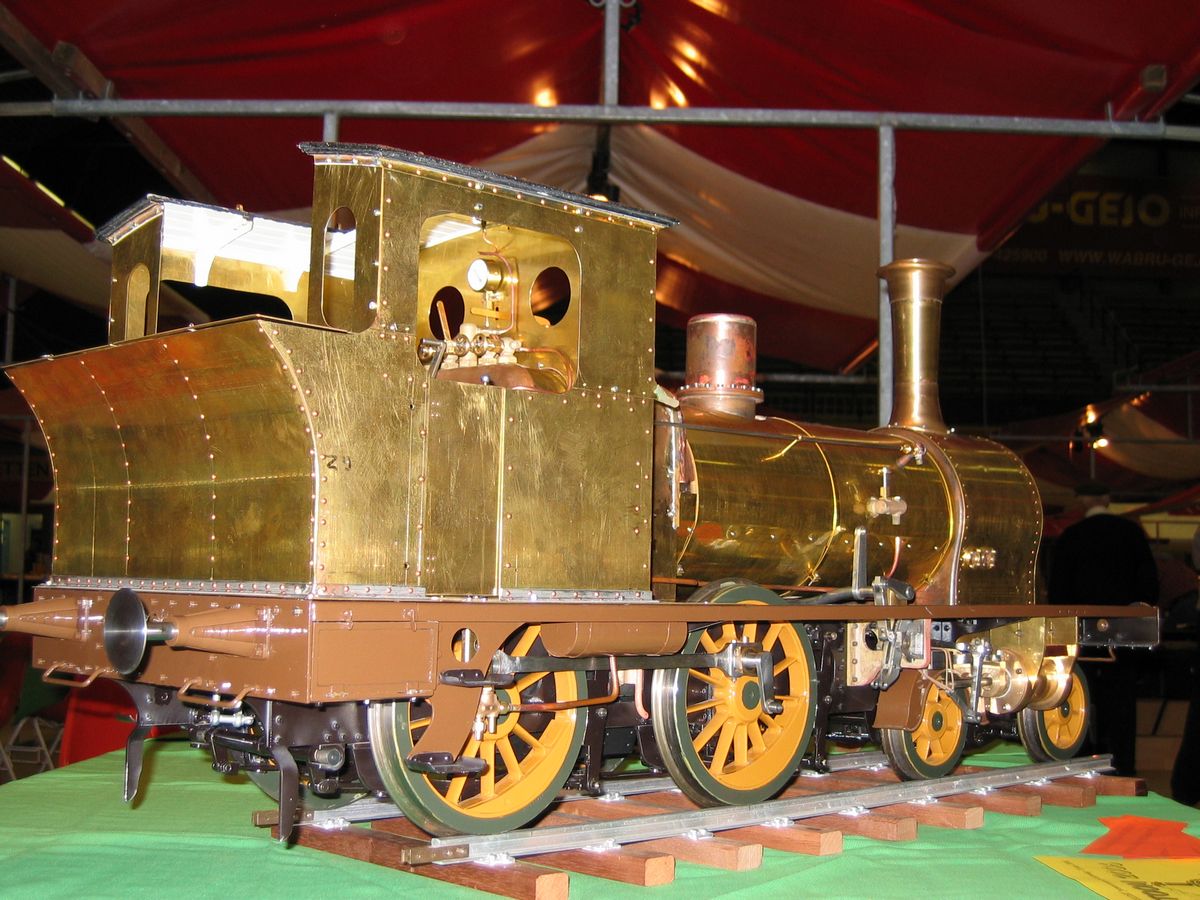

In november 2005 wordt het al een locomotief...

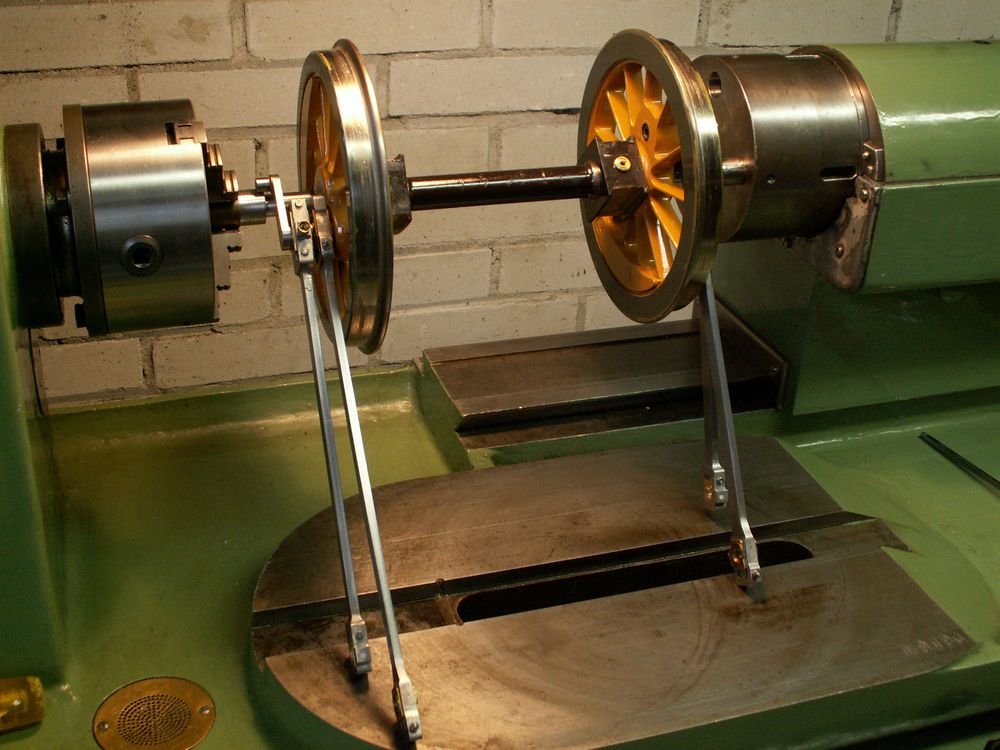

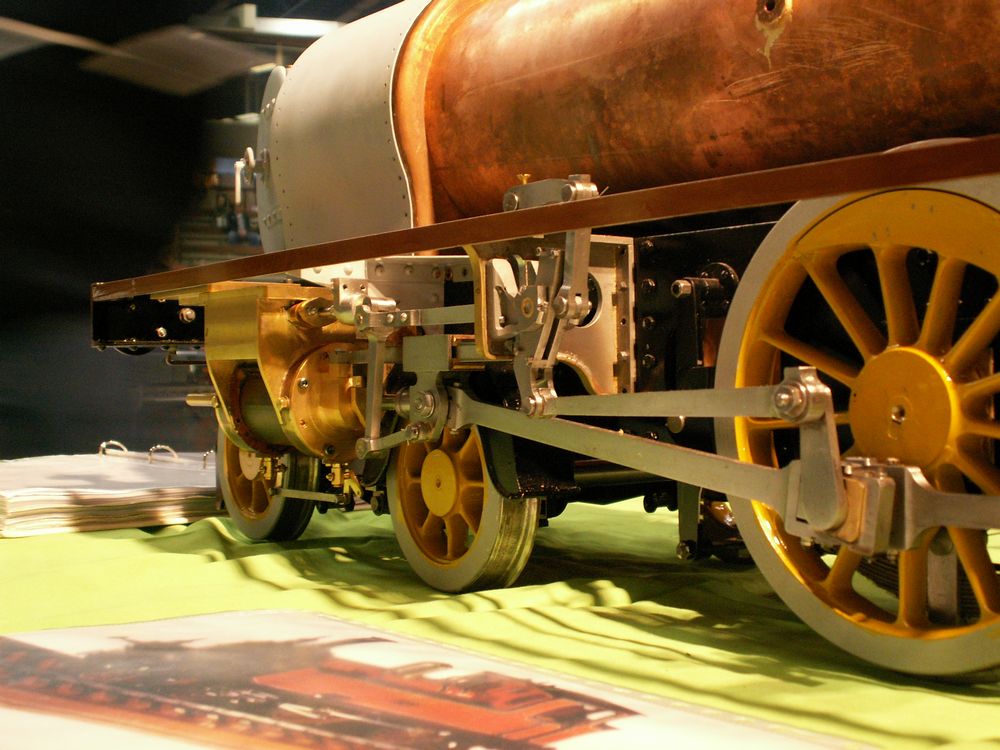

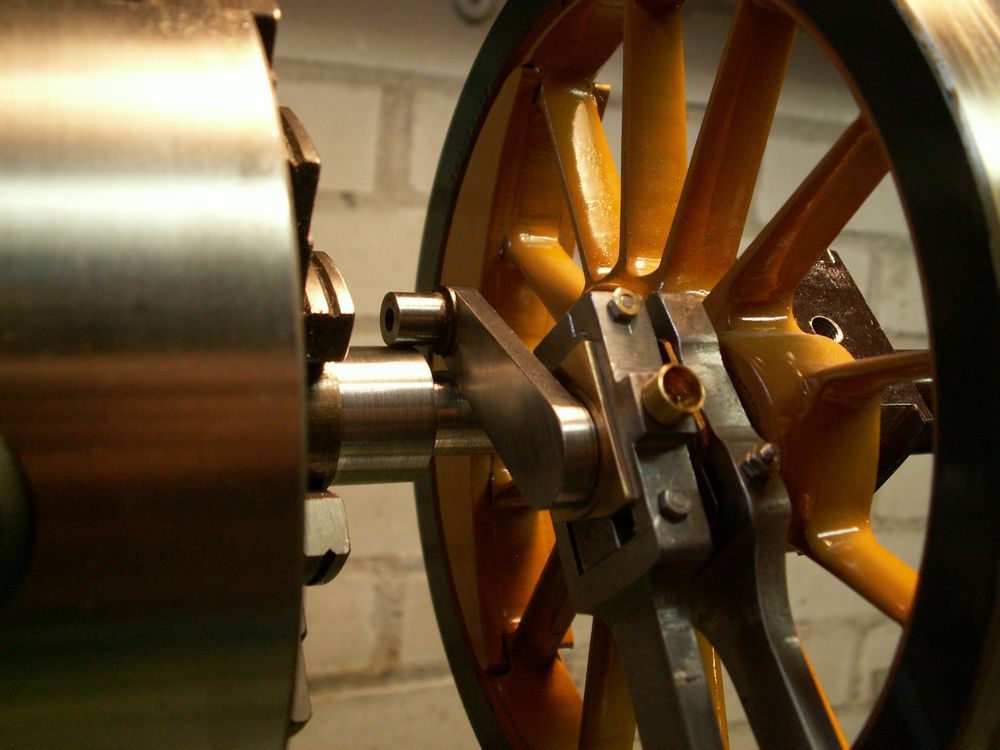

Voorjaar 2006 wordt de krukas gesteld en de koppel- en drijfstangen erop gemonteerd.

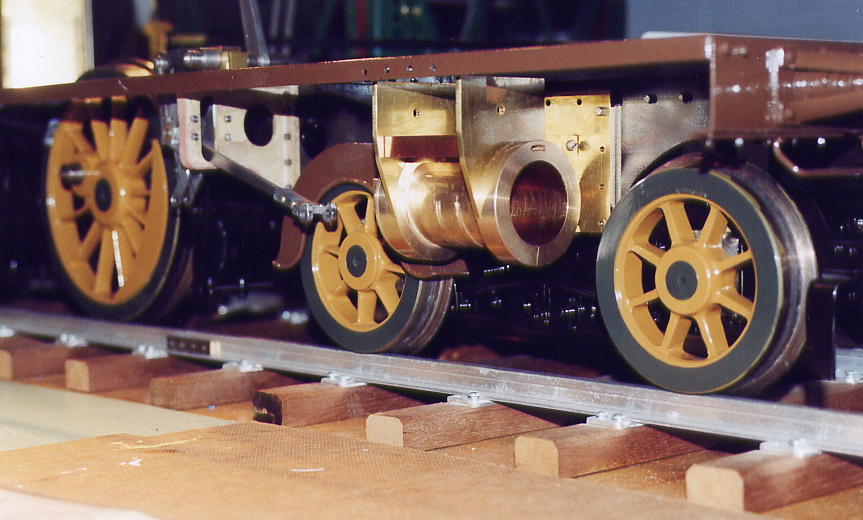

In maart 2007 aan het schilderwerk begonnen. In novenber 2007 op de rechtse foto komt het machinstenhuis erop.

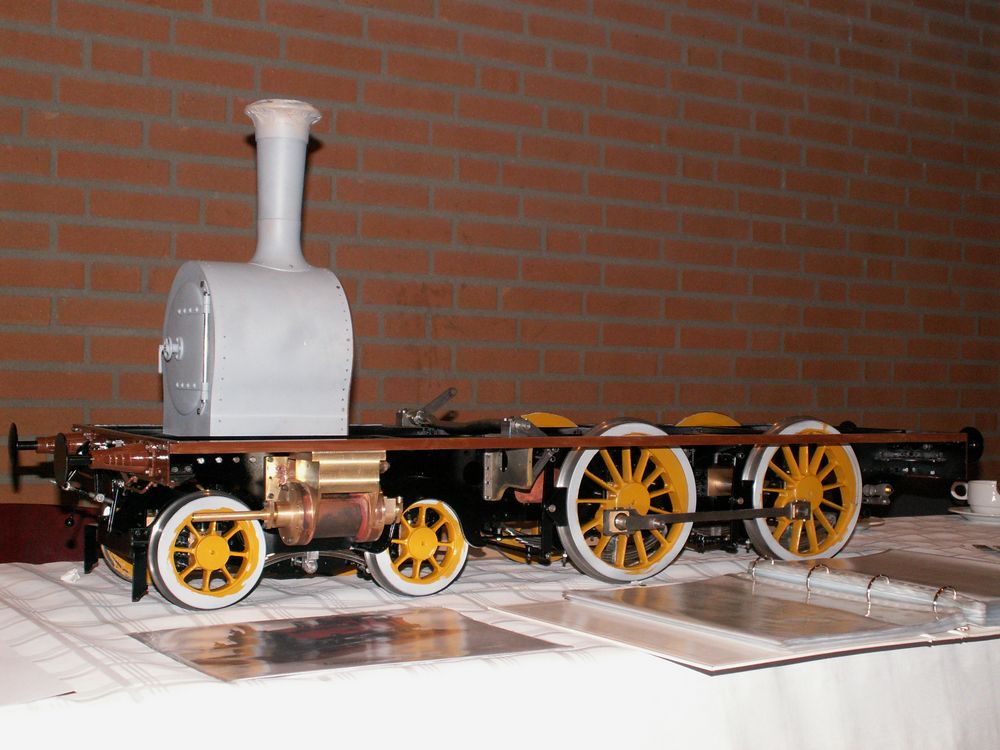

Dit is het model van Jack Stofmeel, dat hij aan de hand van de gepubliceerde tekeningen maakt. Links in maart, de andere foto´s in november 2007.

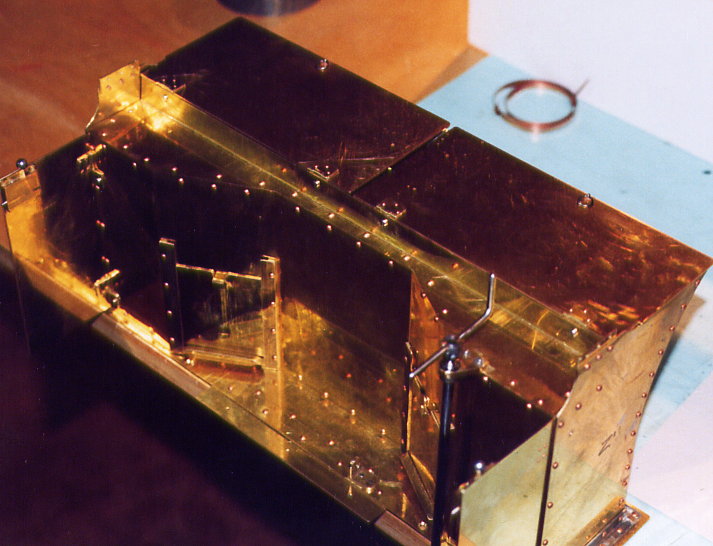

Voorjaar 2008 in Loon op Zand. Het afgelopen jaar meer aan de tender NCS 71 gebouwd dan aan loc NCS 41.
De NCS 41 rijdt op 10 mei 2008 voor het eerst. Zie hier voor een fotoverslag van deze testrit en hier voor de vervolgrit op 24 mei 2008.

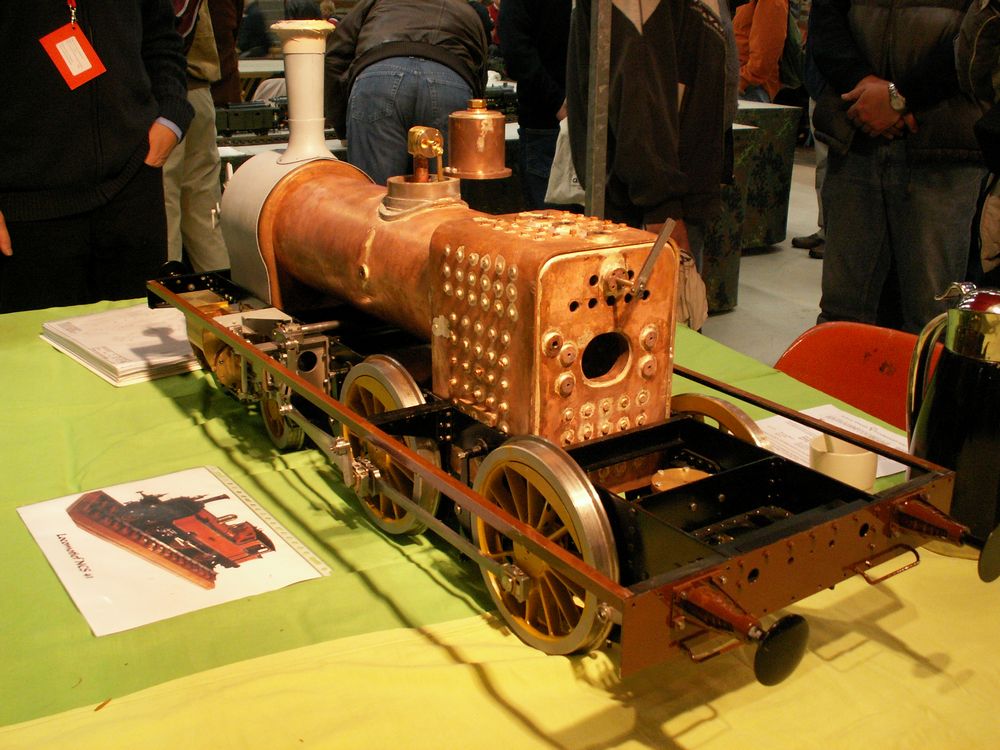

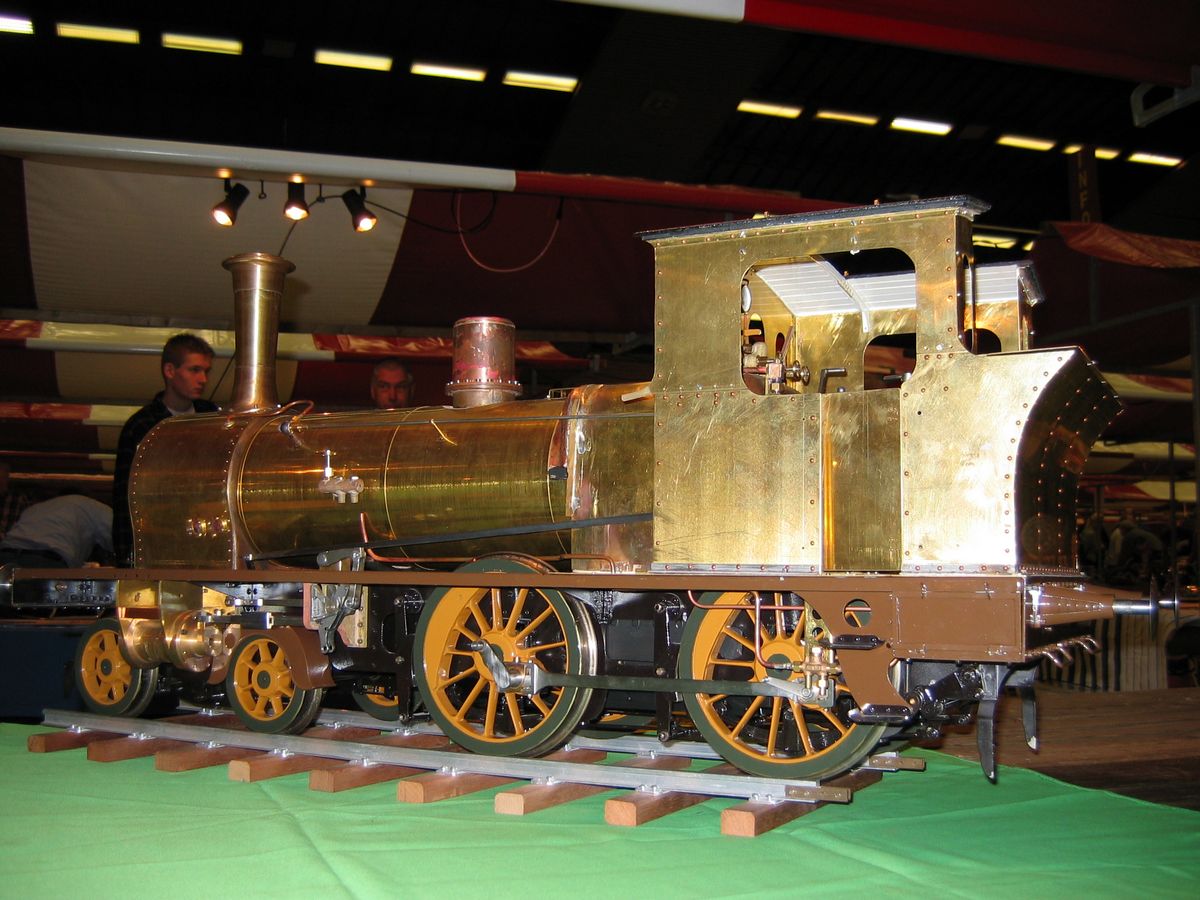

Het model van Jack is voorjaar 2008 al zover gevorderd. De machine en voetplaat is klaar; de ketelbekleding en dom erop; de waterbakken in aanbouw.

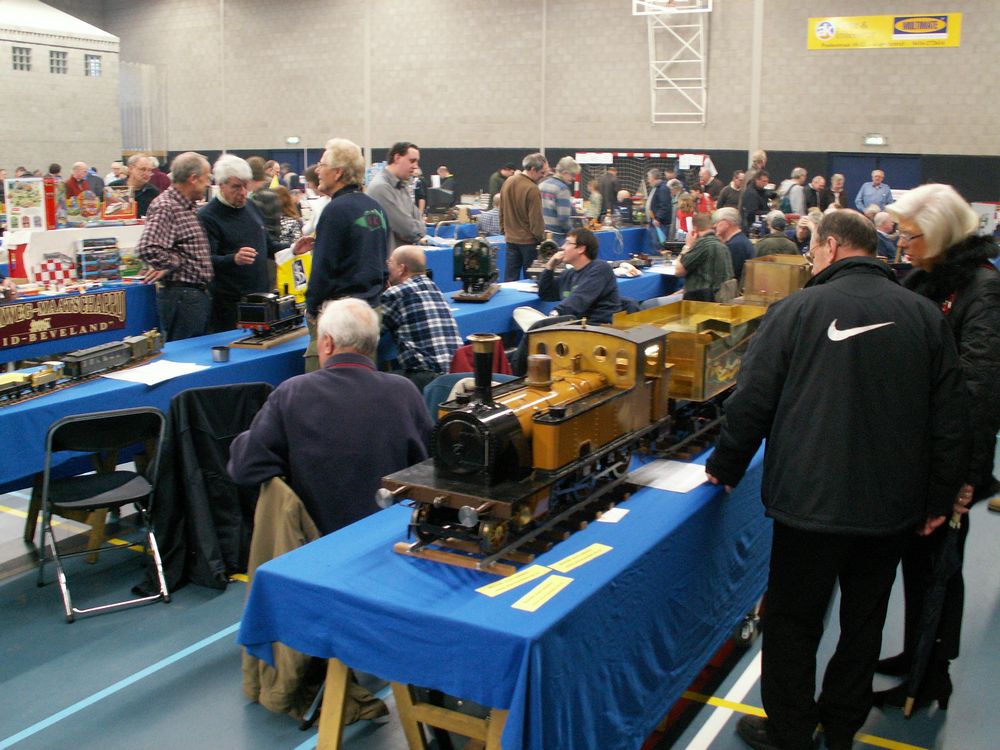

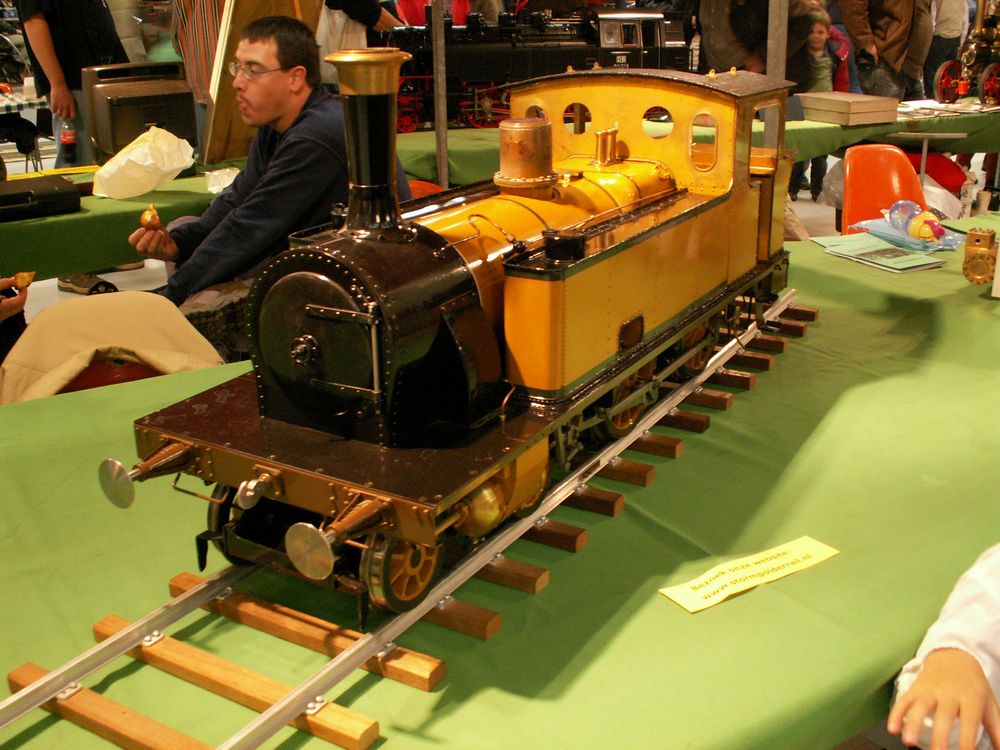

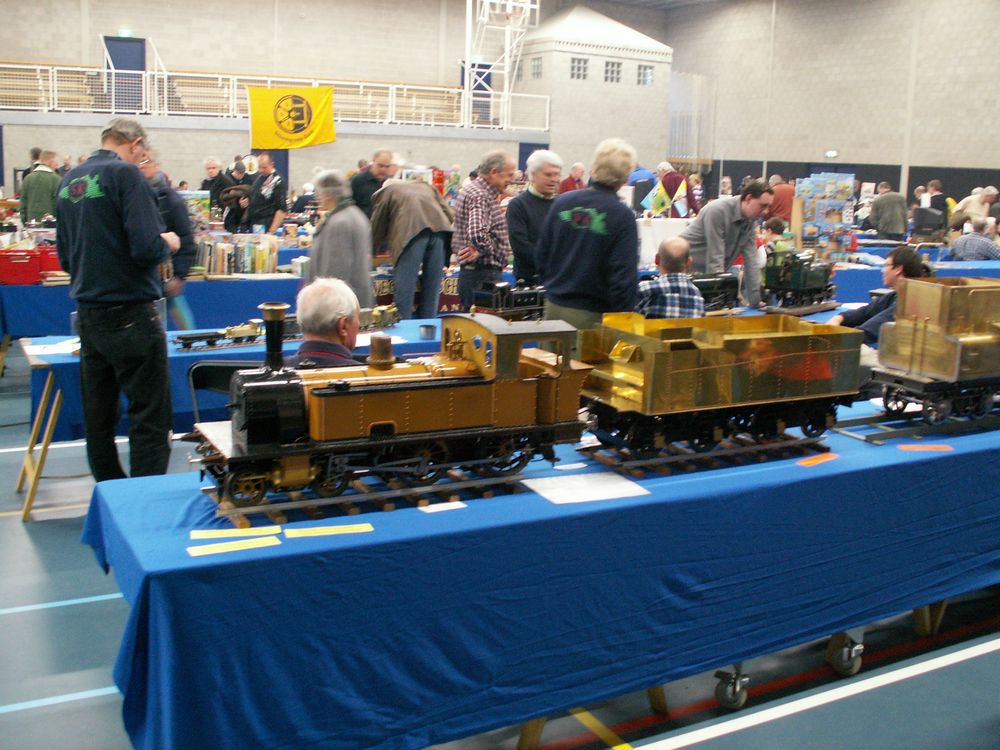

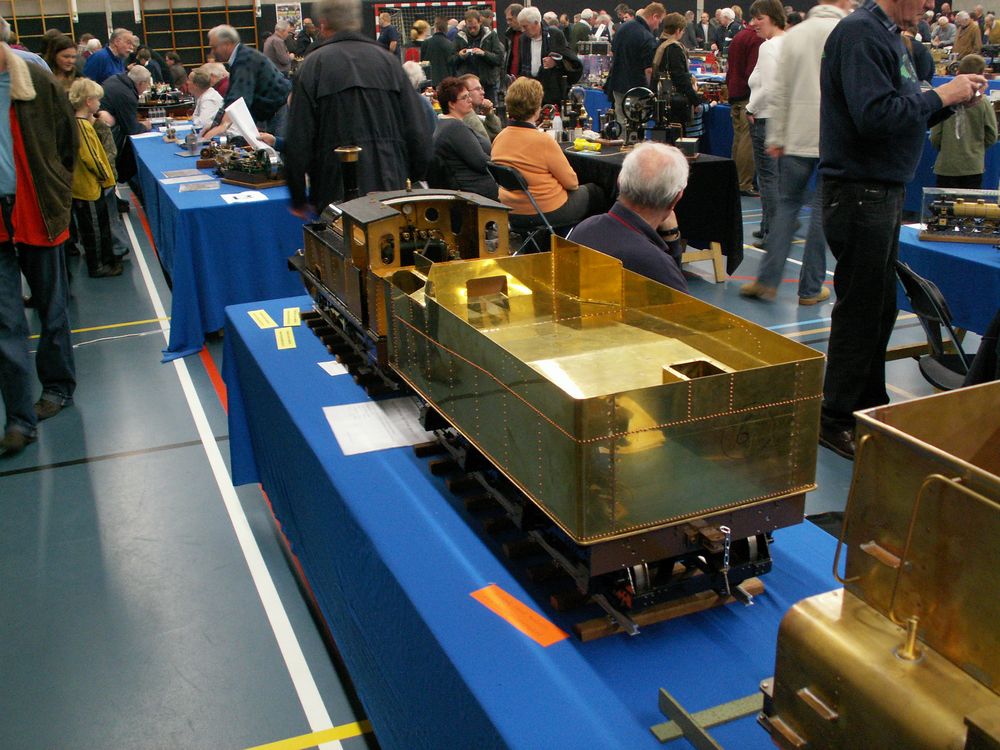

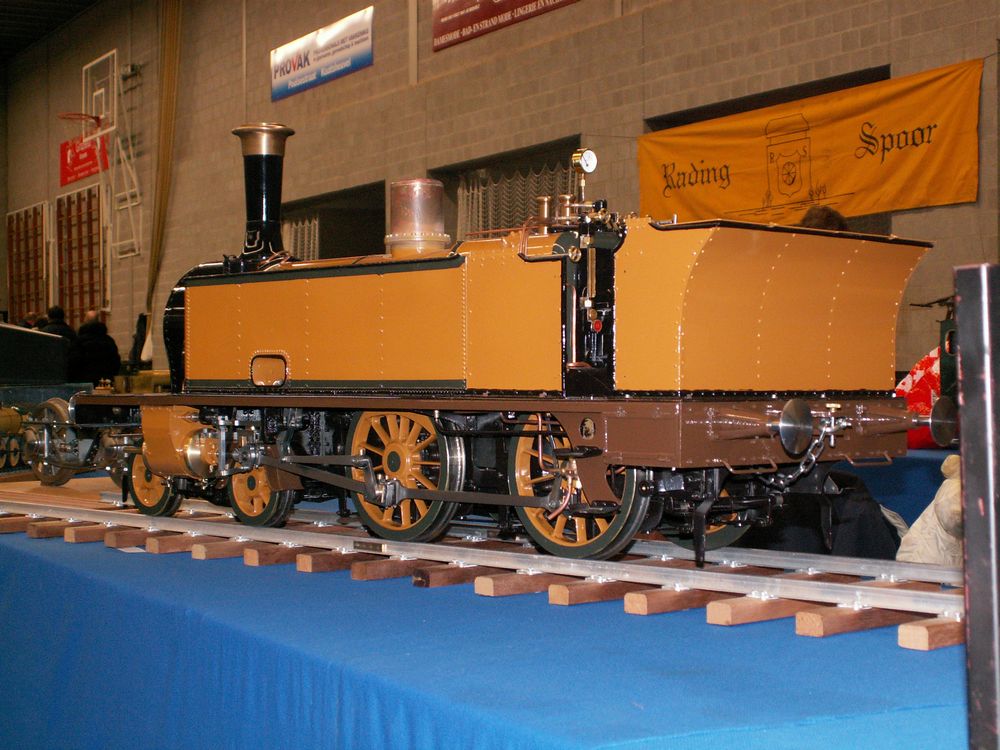

Weer een half jaar verder, in novenber 2008 is loc NCS 47 weer in de Rijnhal te bewonderen.
En mijn eigen loc NCS 41 is nu bijna volledig
geschilderd.
Alleen
de wielen en het cilinderblok moeten nog biezen krijgen.
